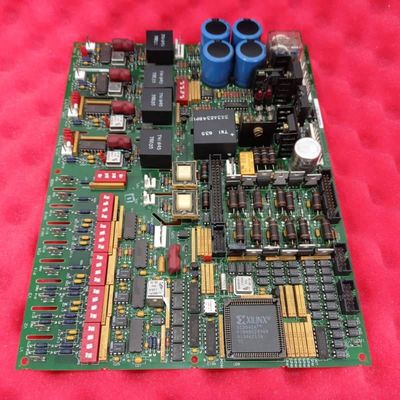

GE DS200DCFBG1B Placa de feedback da fonte de alimentação DC para Mark V Series com Dip Switch SW6 e 12 Jumpers

GE DS200DCFBG1B Painel de feedback de alimentação em corrente contínua

Descrição do produto:

A GEDS200DCFBG1Bé uma placa de alimentação dedicada para a série Mark V, projetada para suportar diversos sistemas de turbinas, incluindo AC2000, CB2000, DC2000, FC2000, ME2000 e EX2000.O seu papel central é fornecer dois tipos críticos de energia: potência de nível de controlo para a lógica do sistema e potência do ventilador do gabinete para a gestão térmica, garantindo o funcionamento estável dos motores da turbina.integra circuitos para controlo do motor e condução do gerador SCR, ao mesmo tempo que permite a comunicação com os painéis de controlo SDCC/LDCC, tornando-o um centro multifuncional para a gestão de energia e sinal Mark V.

Características principais:
Compatibilidade de sistema amplo e distribuição de energia especializada

Funciona em seis grandes sistemas de turbinas, com funcionalidades personalizadas para o EX2000.Divide a saída em potência de nível de controle para eletrônicos sensíveis e potência do ventilador do gabinete para dissipação de calorEsta versatilidade elimina a necessidade de múltiplos componentes de potência discretos.

Circuitos integrados e comunicação direcionada

Ele abriga um conjunto completo de circuitos: fontes de alimentação de nível de controle, circuitos de potência de campo do motor / corrente de armadura, monitoramento de corrente de linha AC e circuitos de driver do gerador SCR.Para comunicação com os conselhos do SDCC/LDCC, usa um oscilador controlado por tensão para converter tensões de entrada em sinais de frequência enviados através de circuitos de conector 1PL e amplificador para feedback de tensão.O interruptor DIP SW6 permite que os usuários dimensionem ativamente o feedback da tensão do motor, assegurando um alinhamento preciso do sinal com os painéis de controlo.

Configuração flexível e diagnóstico claro

O diagnóstico é simplificado com três indicadores: dois LEDs vermelhos (CR51 para o regulador FU2 DC,CR55 para o regulador de CC FU3) e uma lâmpada de néon (LT1 para o estado da linha AC FU1)Cinco pontos de teste permitem ainda o monitoramento direto de tensões, valores de sinal e status ACCT, simplificando a resolução de problemas.

Proteção e conectividade robustas

Três fusíveis de proteção integrados evitam interrupções de energia por falhas como sobrecorrência, salvaguardando tanto a placa quanto os componentes da turbina conectados.Ele também possui 27 conectores totais (18 estilo plug, 9 stab-style) para interface perfeita com outros produtos da série Mark V, garantindo uma transferência de sinal e potência fiável através do sistema de controlo da turbina.
