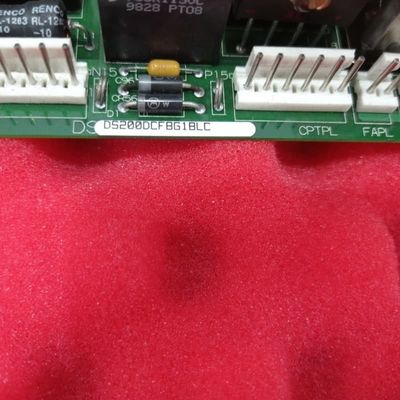

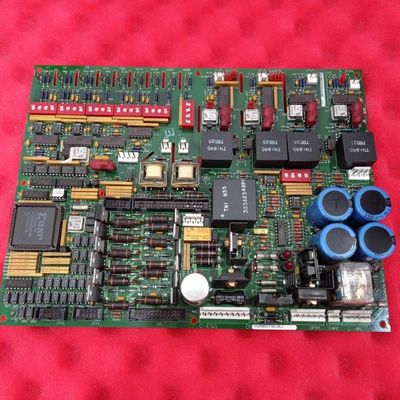

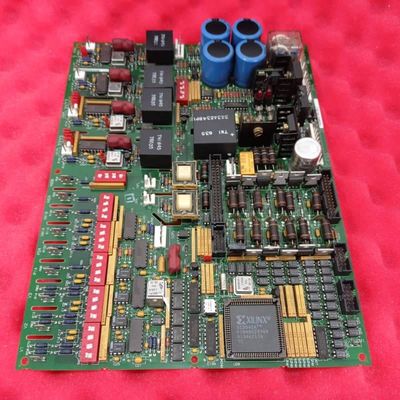

GE MARK v DS200DCFBG1B Painel de feedback de alimentação em corrente contínua com integração de potência de nível de controlo e potência de campo do motor

GE MARK V DS200DCFBG1B PLACA DE RETROALIMENTAÇÃO DA FONTE DE ALIMENTAÇÃO DC

Descrição do Produto:

A DS200DCFBG1B é uma placa de fonte de alimentação crítica projetada para a série Mark V, utilizada em uma variedade de sistemas de controle de turbinas, incluindo AC2000, DC2000 e EX2000. Sua função principal é fornecer energia de nível de controle e energia para o ventilador do gabinete dentro do sistema de acionamento.

Principais Características:

Integração Abrangente de Energia e Controle: A placa integra vários circuitos vitais, tornando-a um componente central para o gerenciamento de energia e controle do motor. Estes incluem fontes de alimentação de nível de controle, circuitos de energia de campo do motor e circuitos de acionamento para geradores SCR. É responsável por monitorar parâmetros-chave, como corrente e tensão da armadura, correntes de campo do motor e corrente da linha CA.

Comunicação e Processamento de Sinal: A DS200DCFBG1B facilita a comunicação crucial com as placas de controle SDCC ou LDCC do sistema. Ela fornece uma representação analógica da tensão do motor, que pode ser ativamente escalada e modificada usando a chave DIP SW6 integrada. Uma característica significativa é seu oscilador controlado por tensão, que converte tensões de entrada em sinais de frequência para transmissão às placas de controle, permitindo monitoramento e feedback precisos.

Configuração e Diagnóstico: A placa oferece ampla configurabilidade por meio de doze configurações de jumper (JP) e sete chaves DIP (SW), permitindo que seja adaptada aos requisitos específicos do sistema. As capacidades de diagnóstico são robustas, apresentando dois indicadores LED vermelhos (CR51 e CR55) para o status do fusível do regulador CC e uma lâmpada de néon (LT1) para o status da linha CA. Isso fornece uma identificação visual clara de falhas para a equipe de manutenção.

Proteção e Interface Robustas: Para garantir a confiabilidade do sistema, a placa incorpora três fusíveis de proteção para evitar interrupções na fonte de alimentação. Para testes e monitoramento, ela fornece cinco pontos de teste para medir vários sinais de tensão e o comum da placa. Além disso, está equipada com um número substancial de conectores—dezoito do tipo plugue e nove do tipo pino—garantindo uma interface abrangente com outros componentes da série Mark V.
