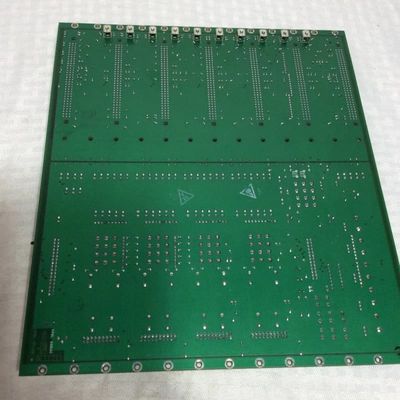

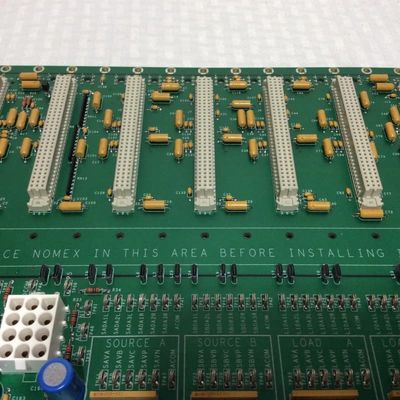

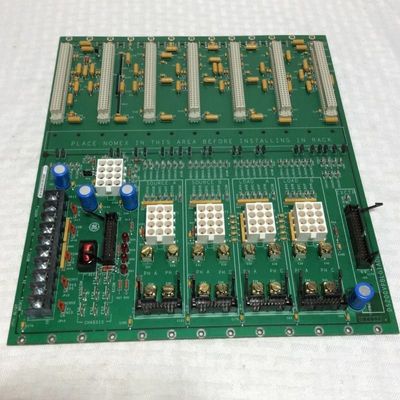

GE DS200VPBLG1ADD VME Backplane Board para série LCI com 330mm de comprimento 100mm de largura e 200mm de altura

GE DS200VPBLG1ADD VME Backplane Board

Descrição do produto:

A GEDS200VPBLG1ADDé uma placa VME Backplane especializada concebida exclusivamente para a série de inversores commutados de carga (LCI),que serve como centro de conectividade principal para as secções J2 e J3 da caixa de cartões do equipamento LCIO seu papel principal é permitir a transmissão de sinal sem problemas, distribuição de energia estável e integração modular de componentes críticos de LCI,tornando-o indispensável para manter a fiabilidade e a eficiência dos sistemas LCI em aplicações industriais como motores de propulsão ou inversores ligados à rede.

Uma característica definidora é a sua arquitetura multicamadas, que separa fisicamente planos de potência analógicos e digitais.Este projeto minimiza a interferência eletromagnética (EMI) entre sinais analógicos sensíveis e sinais digitais de alta velocidade, preservando a integridade do sinal e assegurando uma distribuição de potência constante, essencial para um controlo preciso da LCI. Cada fenda no plano traseiro está equipada com condensadores de derivação e componentes de distribuição de potência,Estabilização da tensão e prevenção de perturbações do desempenho devido a flutuações de potência.

A secção J2 é adaptada para as placas LCI principais, com um layout de slots estruturado: abriga a placa de controlo do processador de sinal digital (DSPC) na slot J1, uma placa de extensão de E/S na slot J3,Tabelas de distribuição e estado da porta (FCGD) nas ranhuras J5/J7/J9, um Exciter Board na ranhura J11 e dois slots de reserva (J12/J13) para expansão.enquanto os sinais do ônibus digital terminam nas extremidades do slot para evitar a reflexão do sinal.

A secção J3 aborda as limitações de espaço através da gestão de ligações externas: integra transformadores de corrente (CT) e suas resistências de carga para monitorização de corrente,permite ligações a placas de feedback de escala de tensão para feedback de tensão do FCGD, lida com as conexões de alimentação do plano traseiro e fornece conectores de fixação para aterragem flexível, aumentando a segurança do sistema e reduzindo o EMI.

Otimizado para protocolos específicos de LCI e fatores de forma dos componentes, o DS200VPBLG1ADD garante compatibilidade perfeita com o hardware LCI,A integração dos sistemas de informação e comunicação é uma das principais prioridades do sistema de informação., desempenho fiável em ambientes industriais exigentes.
