10105/2/1 Módulo de Entrada Analógica de Alta Densidade à Prova de Falhas
| Lugar de origem | EUA |
|---|---|
| Certificação | COO ,COC ,CQ |
| Número do modelo | 10105/2/1 |
| Quantidade de ordem mínima | 1 |
| Preço | $1000 |
| Tempo de entrega | 5-7 dias |
| Termos de pagamento | T/T |
| Habilidade da fonte | 999 |
Detalhes do produto
| Garantia | 1 ano | Número do modelo | 10105/2/1 |
|---|---|---|---|
| Função | Bom | Doença | Novo |
| Destacar | Módulo de entrada analógica à prova de falhas,Módulo de PLC de alta densidade,módulo de entrada analógico com garantia |
||
Descrição de produto
10105/2/1 Módulo de Entrada Analógica Fail-Safe de Alta Densidade
Visão Geral do Produto
O 10105/2/1 é um módulo de entrada analógica fail-safe de alta densidade projetado para sistemas de controle de segurança FSC. Ele fornece 16 canais de entrada analógica com uma faixa de entrada de 0-4,1 V, permitindo que múltiplos sinais analógicos de campo sejam adquiridos em um único módulo. O módulo também fornece uma entrada de leitura de tensão externa para monitoramento do sistema.
O módulo é projetado para receber sinais analógicos convertidos. Sinais de campo 0-20 mA podem ser convertidos para uso com o módulo através de um conjunto de terminação de campo FTA-T-14 ou do módulo de conversão de entrada analógica 10105/A/1. Sinais de dispositivos como termopares ou sensores PT-100 também requerem conversão adequada para o sinal de corrente necessário antes da conexão.
Com seu design de 16 canais, arquitetura de entrada fail-safe e funções de diagnóstico integradas, o 10105/2/1 oferece uma solução centralizada para aquisição de sinais analógicos em sistemas de controle de segurança estabelecidos.
Valor de Aplicação
Para Aquisição de Sinais Analógicos Multicanal: A configuração de 16 canais permite que múltiplos sinais de processo analógicos sejam coletados através de um único módulo. Isso pode simplificar o arranjo de E/S onde vários pontos de medição precisam ser monitorados dentro do mesmo sistema de controle de segurança.
Para Monitoramento Analógico Orientado à Segurança: O design de entrada fail-safe do módulo e as funções de autoteste controladas pelo sistema suportam a aquisição de sinais analógicos relacionados à segurança. O autoteste abrange precisão absoluta, conversão de faixa completa, diafonia entre canais, filtros de entrada e tensões de alimentação internas, fornecendo cobertura de diagnóstico para o módulo de entrada.
Especificações Técnicas
| Número do Modelo | 10105/2/1 |
|---|---|
| Outros Modelos | 10001/R/1, 10001/R/1, 10004/1/1, 10012/1/2, 10024/H/F, 10018/E/1 |

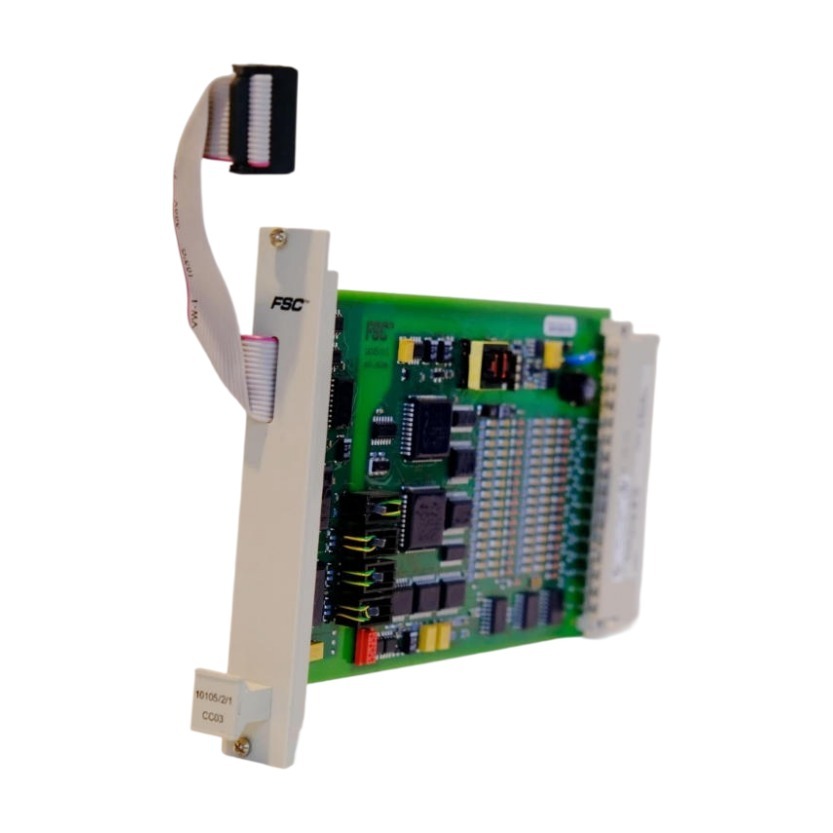

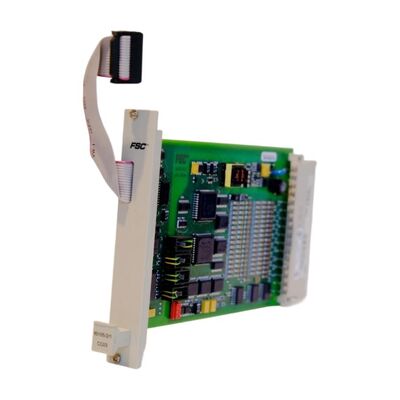

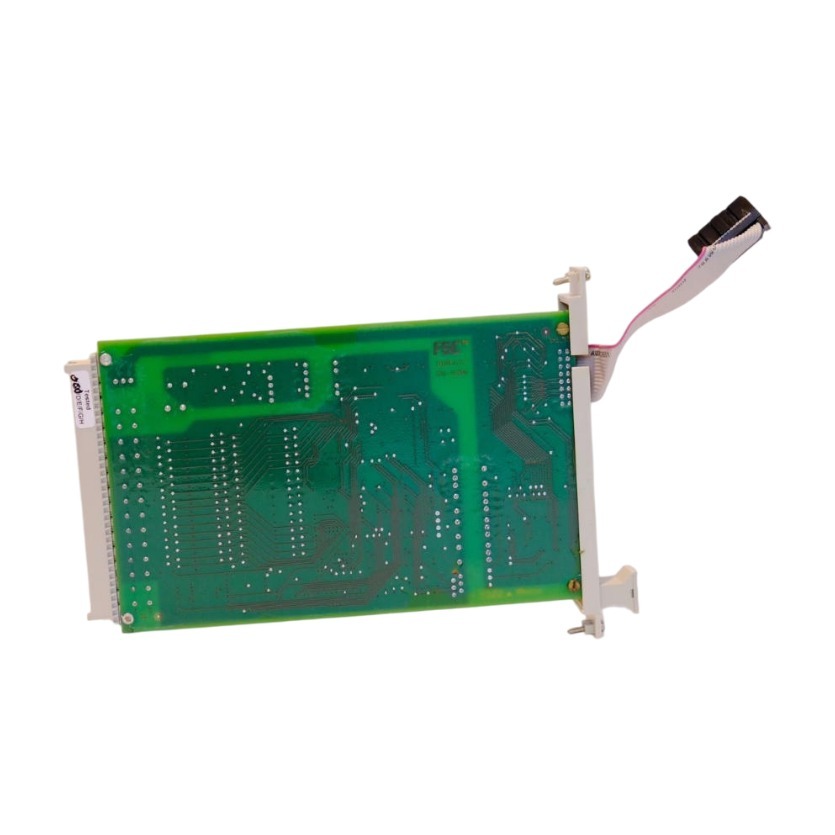

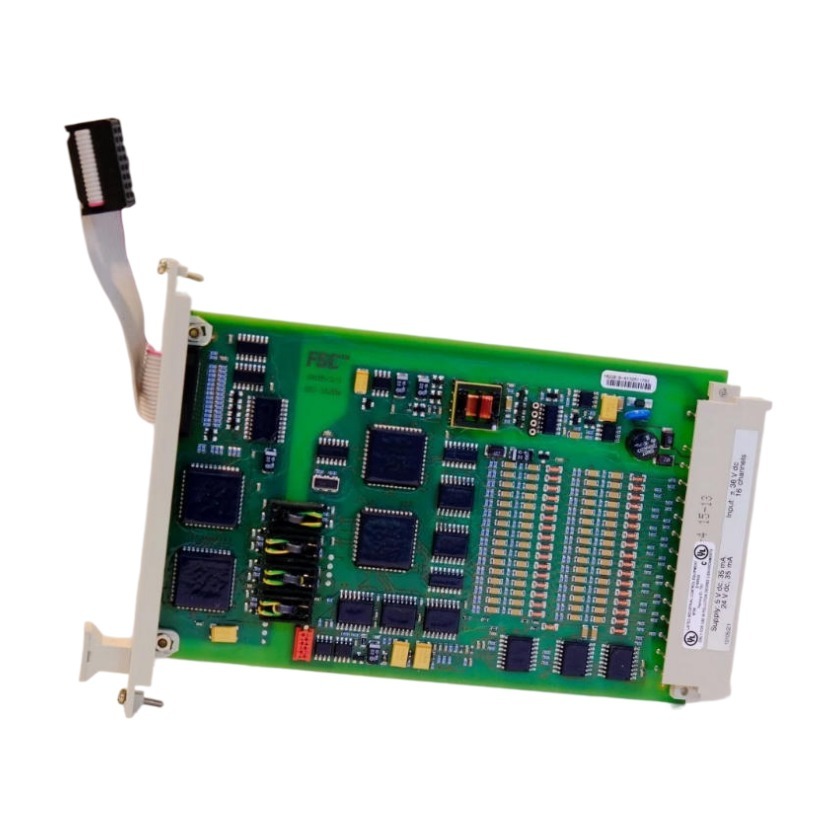

Imagens do Produto
Principais Recursos e Benefícios
- Entrada Analógica de 16 Canais: Fornece 16 canais de entrada analógica com uma faixa de entrada de 0-4,1 V, permitindo que múltiplos sinais analógicos sejam coletados através de um único módulo e simplificando o arranjo de E/S em sistemas FSC.
- Monitoramento de Sinal Fail-Safe: Combina um design de entrada fail-safe com funções de diagnóstico integradas, incluindo verificações de precisão do sinal, conversão de faixa completa e diafonia entre canais, ajudando os engenheiros a monitorar a condição da seção de entrada analógica.
Nota de Engenharia
Ao substituir um 10105/2/1, os engenheiros devem prestar atenção especial ao método de conversão do sinal de campo. O módulo em si aceita uma entrada analógica de 0-4,1 V, portanto, um dispositivo de campo que fornece 0-20 mA não pode ser simplesmente conectado diretamente sem o arranjo de conversão apropriado. A configuração existente FTA-T-14 ou 10105/A/1 deve, portanto, ser verificada antes da instalação.
O tipo de sensor conectado também deve ser verificado. Sinais de termopares, PT-100 e dispositivos semelhantes requerem conversão adequada para 0(4)-20 mA antes de serem convertidos para o nível de entrada exigido pelo 10105/2/1. A correspondência do caminho completo do sinal é importante ao substituir um módulo instalado.
Aplicações Globais
- Ásia-Pacífico: China, Coreia do Sul, Japão, Índia, Sudeste Asiático
- Oriente Médio: Arábia Saudita, Emirados Árabes Unidos, Catar
- América do Norte: Estados Unidos, Canadá
- Europa: Alemanha, Reino Unido, França, Rússia, Turquia
- América Latina: Brasil, Argentina, México
Aplicações Típicas
- Sistemas de Controle Fail Safe (FSC)
- Sistemas Instrumentados de Segurança
- Segurança de processos industriais
- Aplicações de desligamento de emergência
- Instalações de petróleo e gás
- Plantas de processamento químico
- Instalações de geração de energia
- Manutenção de sistemas de controle de segurança existentes
- Suporte ao ciclo de vida de sistemas de controle legados
Estudo de Caso
Um sistema de controle de segurança estabelecido exigiu a substituição de um módulo de entrada analógica de alta densidade durante a manutenção programada. O 10105/2/1 foi selecionado para manter a arquitetura de entrada analógica de 16 canais existente, enquanto o arranjo de conversão de sinal instalado foi mantido para fornecer o nível de entrada necessário para o módulo.
Nossas Vantagens
- Exportação para mais de 40 países
- Serviço pós-venda completo
- Cadeia de suprimentos estável para garantir o fornecimento contínuo
- Suporte COO, COC e CQ
- Resposta rápida de cotação
Perguntas Frequentes
Qual é a faixa de entrada do 10105/2/1?
O módulo possui uma faixa de entrada analógica de 0-4,1 V e uma resistência de entrada superior a 1 MΩ.
Um sinal de 0-20 mA pode ser conectado diretamente ao módulo?
Não. Um sinal de campo de 0-20 mA precisa ser convertido para um nível de sinal adequado através de um arranjo de conversão FTA-T-14 ou 10105/A/1 antes da conexão ao 10105/2/1.
Quantas entradas analógicas o módulo fornece?
O 10105/2/1 fornece 16 canais de entrada analógica. Ele também inclui uma entrada de leitura de tensão externa.
O que o autoteste do módulo abrange?
O autoteste inclui precisão absoluta, conversão de faixa completa, diafonia entre entradas, filtros de entrada de canal e tensões de alimentação internas.
Estoque Disponível
- IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0
- IPC704 244-704-000-042 A2-B03-C10-D100-E10-F5000-G0-H0-I0
- MPC4 200-510-071-113
- 3500/22M 288055-01
- 3500/42M 176449-02
- 3500/32M 149986-02
- 133442-01
- 146031-01
- 106M1081-01
- 3500/22M 138607-01
- 3500/15 106M1079-01
- 9907-147
Requisitos de Instalação
- Instalação profissional necessária para desempenho e segurança ideais
- Garanta montagem adequada e ventilação adequada
- Cumpra todas as normas de segurança elétrica aplicáveis
