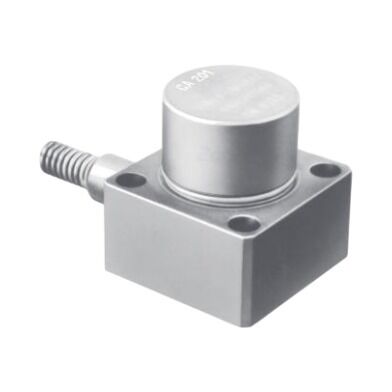

CA201 114-201-000-222 Acelerômetro piezoelétrico para monitorização de vibrações industriais
| Lugar de origem | nós |
|---|---|
| Marca | Proximity Sensor |
| Certificação | COO ,COC ,CQ |
| Número do modelo | CA201 114-201-000-222 |
| Documento | CA201 144-201-000-222 Datas...et.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | $5999 |
| Tempo de entrega | 5-7 dias |
| Termos de pagamento | T/T |
| Habilidade da fonte | 999 |
Detalhes do produto
| marca | Sensor de proximidade | Número do modelo | CA201 114-201-000-222 |
|---|---|---|---|
| Função | BOM | Doença | novo |
| Garantia | 1 ano | ||
| Destacar | CA201 Acelerômetro piezoelétrico,Acelerômetro de monitoramento de vibração industrial,Sensor de monitorização de vibrações por PLC |
||
Descrição de produto
Visão Geral do Produto
O CA201 114-201-000-222 é um acelerômetro piezoelétrico projetado para medição de vibração em máquinas industriais. Ele converte o movimento da máquina em um sinal de carga elétrica que pode ser processado por um amplificador de carga e sistema de monitoramento adequados. Destina-se ao uso contínuo em equipamentos onde dados de vibração ajudam as equipes de manutenção a verificar a condição da máquina e identificar mudanças na operação.
O CA201 utiliza um elemento sensor de modo de cisalhamento simétrico com isolamento interno da caixa. Este design ajuda a reduzir o efeito da vibração que atua na base do sensor, de modo que a saída possa refletir melhor a vibração no ponto de medição. Sua sensibilidade nominal é 100 pC/g ±5% a 120 Hz, fornecendo aos engenheiros uma referência clara ao combinar o sensor com equipamentos de condicionamento de sinal.
O sensor possui uma carcaça de aço inoxidável soldada e um cabo integral protegido por um tubo flexível de metal. Esses recursos tornam o CA201 adequado para locais industriais exigentes, incluindo equipamentos expostos a calor, umidade e estresse mecânico. Dependendo da versão exata, a família CA201 está disponível para diferentes faixas de temperatura e pode incluir aprovação para uso em áreas potencialmente explosivas. O código de pedido exato e sua certificação devem sempre ser verificados antes da instalação.
Parâmetros Técnicos Principais
Sensibilidade de 100 pC/g para Escalonamento de Sinal Claro
A sensibilidade nominal de 100 pC/g ±5% a 120 Hz define a relação entre a aceleração medida e a carga produzida pelo sensor. Isso ajuda os engenheiros a configurar o equipamento de condicionamento de sinal correto e a comparar as medições de forma consistente. Como a saída é um sinal de carga, o tipo de entrada e a configuração do cabo do amplificador de carga conectado também devem ser adequados.
Carcaça de Metal e Cabo Integral Protegido
A carcaça de aço inoxidável soldada ajuda a proteger o elemento sensor contra umidade e corrosão. O cabo integral é protegido por um tubo flexível de metal, reduzindo o risco de danos durante o serviço industrial normal. O roteamento correto do cabo e a montagem segura permanecem importantes, especialmente onde o sensor está exposto a calor, movimento ou trabalho de manutenção repetido.
Especificações Técnicas
| Número do Modelo | CA201 114-201-000-222 |
|---|---|
| Outros Modelos | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Imagens do Produto
Recomendações de Engenharia
- Combine o sensor com o equipamento de condicionamento de sinal. O CA201 produz uma saída de carga e não usa a mesma configuração de entrada que todos os acelerômetros com saída de tensão. Confirme se o amplificador de carga conectado suporta a sensibilidade e a configuração do cabo do sensor. A faixa de frequência do sistema de medição completo também depende do condicionador conectado.
- Verifique a superfície de montagem e o método de fixação. A documentação publicada do CA201 especifica quatro parafusos Allen M6 × 35 com arruelas de mola e um torque nominal do parafuso de 15 Nm. Uma junta de montagem solta ou uma superfície irregular pode alterar a forma como a vibração atinge o elemento sensor e afetar as leituras. Siga o desenho do produto e o procedimento do local ao preparar o ponto de montagem.
- Confirme a configuração de temperatura e cabo. A família CA201 possui diferentes limites de temperatura para diferentes versões. Verifique o número de peça completo do sensor, o comprimento do cabo, a proteção do cabo e qualquer aprovação para áreas perigosas antes da substituição. Não presuma que todas as versões do CA201 compartilham a mesma classificação de temperatura ou certificação.
Aplicações Globais
- Ásia-Pacífico: China, Coreia do Sul, Japão, Índia, Sudeste Asiático
- Oriente Médio: Arábia Saudita, Emirados Árabes Unidos, Catar
- América do Norte: Estados Unidos, Canadá
- Europa: Alemanha, Reino Unido, França, Rússia, Turquia
- América Latina: Brasil, Argentina, México
Aplicações Típicas
- Sistemas de proteção online para máquinas rotativas
- Monitoramento de vibração e posição do eixo
- Supervisão de segurança de turbinas a vapor e compressores
- Monitoramento de condição de grandes ventiladores, geradores e bombas de alta velocidade
- Instalações de petróleo e gás
- Plantas de processamento químico
- Instalações de geração de energia
- Plantas de processamento de metal e carvão-químicas
Estudo de Caso de Projeto
Em uma tarefa típica de manutenção de compressor, uma equipe de planta pode precisar substituir um acelerômetro após danos em seu cabo ou carcaça. Antes de instalar um substituto, a equipe verifica a sensibilidade do sensor original, o requisito de saída de carga, o método de montagem e a classificação de temperatura. Um CA201 corretamente combinado pode então ser conectado ao equipamento de condicionamento de sinal compatível existente, permitindo que as medições de vibração sejam retomadas sem alterar o projeto do sistema de monitoramento.
Nossas Vantagens
- Exportação para mais de 40 países
- Serviço pós-venda completo
- Cadeia de suprimentos estável garantindo disponibilidade contínua
- Suporte à certificação COO, COC e CQ
- Resposta rápida de cotação
Perguntas Frequentes
1. Que tipo de saída o CA201 fornece?
O CA201 fornece uma saída de carga. Ele deve ser conectado a um amplificador de carga adequado ou dispositivo de condicionamento de sinal compatível antes que o sinal seja usado pelo sistema de monitoramento.
2. Qual é a sensibilidade nominal do CA201?
A especificação publicada do CA201 fornece 100 pC/g ±5% a 120 Hz. Este valor é usado ao combinar o sensor com o condicionador de sinal e definir a escala de medição.
3. Qual faixa de frequência o CA201 pode medir?
A especificação publicada afirma uma resposta de 0,5 Hz a 3000 Hz dentro de ±5%, com uma resposta dentro de ±10% de 3 kHz a 4,5 kHz. A frequência de corte inferior do sistema completo depende do condicionador de sinal conectado.
4. O CA201 pode operar a +260 °C?
Versões selecionadas do CA201 são especificadas para temperaturas de até +260 °C. Outras versões têm limites mais baixos, incluindo versões destinadas a aplicações específicas em áreas perigosas. Sempre verifique a versão exata e a classificação de temperatura do cabo antes do uso.
5. O que deve ser verificado antes de substituir um CA201 existente?
Confirme o número de peça completo, a sensibilidade, a compatibilidade da saída de carga, o comprimento do cabo, a configuração de montagem, a faixa de temperatura e as aprovações necessárias. Esses detalhes são importantes porque dois sensores da mesma família de produtos podem não compartilhar o mesmo cabo ou configuração ambiental.
Estoque Disponível
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Requisitos de Instalação
- Instalação profissional necessária para desempenho e segurança ideais
- Garanta montagem adequada e ventilação adequada
- Cumpra todas as normas de segurança elétrica aplicáveis
