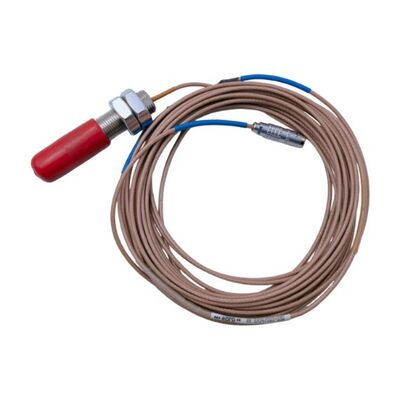

Sensor de Corrente de Foucault EPRO PR6424/003-030 para Monitoramento de Vibração e Posição de Eixos Grandes

OEPRO PR6424/003-030É um sensor de corrente de redemoinho sem contacto concebido para medir a vibração do eixo, a posição axial e outros movimentos em grandes máquinas rotativas.É utilizado em sistemas de monitorização de máquinas para equipamentos como turbinas a vapor, turbinas a gás, compressores, bombas e geradores.

Ao contrário de um sensor de contacto, o PR6424 mede a distância entre a ponta da sonda e um eixo de metal sem tocar na superfície rotativa.A diferença muda e o sistema de sensores converte esta mudança em um sinal elétricoO sinal pode então ser utilizado por um sistema de monitorização compatível para rastrear o movimento do eixo e detectar alterações na condição da máquina.

O PR6424 utiliza umponta da sonda de 16 mme tem uma sensibilidade nominal de4 V/mm com um erro de linearidade não superior a ±1,5%O seu intervalo de medição estática é de ± 2,0 mm e a sua resposta de frequência estende-se de CC a 20 kHz no ponto -3 dB.Estas características tornam-no adequado para aplicações que necessitam tanto de dados de posição do eixo e medições de vibração dinâmica.

Para os trabalhos de manutenção e substituição, importa o número completo do modelo.Disposição dos cabos e material alvo para manter o desempenho de medição exigido.

A ponta da sonda de 16 mm foi concebida para medir o movimento do eixo em grandes equipamentos rotativos.4 V/mm (101,6 mV/mil), com um erro de linearidade não superior a ±1,5%. Esta resposta de saída definida ajuda o sistema de monitorização a converter as alterações de diferença medidas em valores de deslocamento.

Para obter resultados precisos, a sonda deve ser instalada na abertura correta e utilizada com o conversor de sinal correspondente.A superfície alvo e o material do eixo também devem satisfazer os requisitos indicados pelo sensor.

O PR6424 tem uma resposta de frequência especificada deCC a 20 kHz (-3 dB)A resposta DC suporta a medição de mudanças lentas de posição, enquanto a gama de frequências mais ampla permite ao sistema capturar um movimento de eixo mais rápido dentro dos limites da cadeia de medição completa.

Este método é útil quando um dispositivo de monitorização precisa observar mudanças na posição do eixo e vibração dinâmica.Equipamento de alvo e de monitorização.

1. Configure o intervalo da sonda correto antes da colocação em serviço.O espaço entre as sondas afeta o ponto de funcionamento do sistema de medição.Não assuma que qualquer lacuna inicial irá fornecer o intervalo linear declaradoApós a instalação, verifique a saída e confirme que está dentro do intervalo de funcionamento esperado.
2. Verifique o material do poço e a condição da superfície.A especificação PR6424 publicada utiliza o aço ferromagnético como material-alvo padrão.condição da superfície ou geometria pode afetar a relação entre o espaço e saídaSe o material do eixo diferir do alvo especificado, confirmar que o sistema é adequado antes de se basear nas leituras.
3. Compare a sonda, o cabo e o conversor.O PR6424 deve ser utilizado com um conversor de sinal compatível e com a disposição correta dos cabos.dimensões de montagem e modelo de conversorUma sonda que se encaixa no buraco de montagem não é automaticamente uma correspondência elétrica para o sistema de medição existente.

• Ásia Pacífico:China, Coreia do Sul, Japão, Índia, Sudeste Asiático
• Oriente Médio:Arábia Saudita, Emirados Árabes Unidos, Qatar
• América do Norte:Estados Unidos, Canadá
• Europa:Alemanha, Reino Unido, França, Rússia, Turquia
• América Latina:Brasil, Argentina, México

• Sistemas de protecção em linha de máquinas rotativas
• Vibração e controlo da posição do eixo
• Supervisão da segurança das turbinas a vapor e dos compressores
• Monitorização do estado do ventilador, do gerador e da bomba de alta velocidade
• Instalações de petróleo e gás
• Instalações de transformação química
• Instalações de produção de energia
• Instalações de transformação de metais e de carvão-química

Em uma tarefa típica de manutenção de turbinas, um canal de deslocamento do eixo pode precisar de um sensor de substituição depois que uma falha é encontrada durante uma inspeção planejada.dimensões da sonda, fio de montagem, arranjo de cabo e conversor ligado antes de selecionar um substituto.

Se a instalação exigir o PR6424/003-030, a combinação da configuração completa ajuda a restaurar a cadeia de medição original.A equipa verifica a lacuna da sonda e verifica o sinal antes de voltar ao serviço do canal de monitorização..
