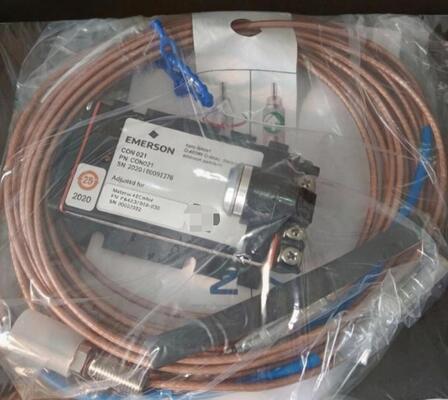

EPRO PR6423/10R-030 Sensor de Corrente Eddy para Vibração do Eixo e Monitoramento da Posição

A EPRO PR6423/10R-030 é um sensor de corrente de Foucault de 8 mm projetado para medição sem contato de vibração e posição do eixo em máquinas rotativas industriais. É utilizado em sistemas de monitoramento para turbinas a vapor, turbinas a gás, compressores, bombas e geradores, onde as mudanças no movimento do eixo podem fornecer informações úteis sobre a condição da máquina.

O sensor funciona medindo a lacuna entre sua ponta e um eixo metálico. Quando o eixo se move, a lacuna muda, e o sistema sensor converte essa mudança em um sinal elétrico. Um conversor de sinal compatível processa então o sinal para uso pelo sistema de monitoramento da máquina. Isso permite que o movimento do eixo seja medido sem contato físico com a parte rotativa.

A série PR6423 tem uma sensibilidade nominal de 8 V/mm, um alcance de medição linear de 2 mm e uma resposta de frequência de CC a 20 kHz (-3 dB). Esses recursos suportam tanto a medição de posição do eixo quanto o monitoramento de vibração dinâmica. A série também é projetada para condições industriais exigentes, com uma carcaça de aço inoxidável e uma classificação de proteção IP66.

A versão 10R usa um design de montagem reversa, que pode ser útil quando a sonda precisa ser instalada pela parte traseira de um ponto de montagem. Esse arranjo oferece aos engenheiros outra opção quando o espaço ao redor de uma carcaça de rolamento é limitado ou o acesso pela frente é difícil.

A ponta de detecção de 8 mm é projetada para medição de eixo em máquinas rotativas industriais. Sua sensibilidade nominal de 8 V/mm define como a saída muda à medida que a lacuna entre a sonda e o alvo muda. Isso ajuda os engenheiros a definir a escala de medição e interpretar os dados de deslocamento corretamente.

A especificação publicada da série PR6423 fornece um alcance de medição linear de 2 mm e uma lacuna de ar inicial de 0,5 mm. A configuração correta da lacuna é importante porque operar fora do alcance linear pode levar a leituras imprecisas ou perda de dados de medição úteis.

O PR6423/10R-030 usa um arranjo de montagem reversa. Isso pode ajudar quando o local de montagem não permite acesso frontal conveniente ou quando a sonda precisa ser instalada através de uma abertura específica na carcaça do rolamento.

Antes da instalação, os engenheiros devem confirmar a rosca de montagem, o espaço disponível, a posição da sonda e a rota do cabo. A estrutura de montagem reversa deve corresponder ao desenho de instalação real, em vez de ser selecionada apenas porque o diâmetro da sonda é o mesmo da peça original.

1. Defina a lacuna da sonda cuidadosamente.
   Os dados publicados da série PR6423 fornecem uma lacuna de ar inicial de 0,5 mm e um alcance de medição linear de 2 mm. A lacuna de instalação correta deve ser definida de acordo com as instruções do fabricante e o conversor conectado. Não defina a lacuna apenas visualmente quando um método de voltagem ou calibração definido estiver disponível.
2. Verifique o material e a superfície do eixo.
   O alvo de calibração padrão especificado para a série PR6423 é aço ferromagnético, como 42CrMo4 / AISI 4140. Diferentes materiais de alvo ou condições de superfície podem alterar a resposta do sensor. Se o material real do eixo diferir do alvo padrão, confirme a compatibilidade antes de usar as leituras para decisões de proteção ou manutenção.
3. Combine a sonda com o conversor correto.
   O PR6423 faz parte de um sistema de medição e deve ser conectado a um conversor de sinal compatível. Ao substituir uma sonda, verifique o número completo do modelo, tipo de montagem, configuração do cabo, conector e modelo do conversor. Uma sonda que se encaixa mecanicamente ainda pode ser inadequada se sua configuração elétrica não corresponder ao sistema instalado.

• Ásia-Pacífico: China, Coreia do Sul, Japão, Índia, Sudeste Asiático
• Oriente Médio: Arábia Saudita, Emirados Árabes Unidos, Catar
• América do Norte: Estados Unidos, Canadá
• Europa: Alemanha, Reino Unido, França, Rússia, Turquia
• América Latina: Brasil, Argentina, México

• Sistemas de proteção online de máquinas rotativas
• Monitoramento de vibração e posição do eixo
• Supervisão de segurança de turbinas a vapor e compressores
• Monitoramento de condição de grandes ventiladores, geradores e bombas de alta velocidade
• Instalações de petróleo e gás
• Plantas de processamento químico
• Instalações de geração de energia
• Plantas de processamento de metal e químico de carvão

Em uma tarefa típica de manutenção de compressor, um canal de vibração do eixo pode precisar de uma sonda de substituição após uma falha ser encontrada durante a inspeção. A equipe de manutenção verifica o arranjo de montagem da sonda existente, a conexão do cabo, o modelo do conversor e a lacuna inicial antes de escolher uma substituição.

Onde a instalação requer o PR6423/10R-030 de montagem reversa, a correspondência da configuração completa ajuda a restaurar a configuração de medição original. Após a instalação, a equipe verifica a lacuna da sonda e a saída do sinal antes de retornar o canal de monitoramento ao serviço.
